레이크힐스 경남CC SBI-TRI & Pole

관리자 | 2018-12-04 | 조회 350






  DAS®의 설치 목적

   - 낙뢰방지설비 설치로 인해 인명피해 방지

   - Surge 유입경로의 차단으로 설비 보호



  DAS®의 설치 장소

   - 보호하고자 하는 최적의 장소를 모색하여 최소한의 비용으로

    최대한의 효과를 기대할 수 있음



  DAS®의 설치 방법

   - 기존 구조물의 적용 가능성을 최대한 활용 (설치비용 감소)

   - KS C IEC 62305 규정에 부합되는 설치 방법



  현사례 적용 CONSULTING

   - 인명 및 설비 보호의 최적의 장소 6번홀 그린과 Tee 모두를

    보호 할 수 있는 장소 선정

   - 기존 Pole의 활용 불가로 신규 Pole 설치

   - 보호하기 위한 최소한의 Point 산정 (LEC 설계)

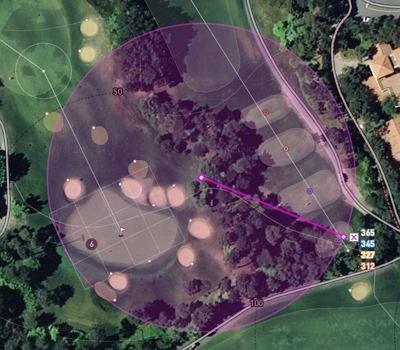

설치 장소 선정











 SBI-Tri Type 브라켓 제작



  적용 품목 선정

   - 낙뢰방지설비의 기능이 충분히 발현할 Point수의 맞는 제품 선정

   - 시공 및 설치가 용이한 제품 선정

   - 현장 여건에 따라 유기적인 변동 가능성 확보



  적용 품목의 Bracket 제작

   - 시공 및 설치가 용이한 방식으로 설계

   - 기존 구조물 사용시 최대한 활용 할 수 있는 방법으로 설계

   - 유지보수 및 개선여부를 검토하여 반영

   - 기존 구조물 및 현장 여건에 맞게 융화 될 수 있는 디자인

   - KS C IEC 62305 규정에 부합되도록 설계



  현사례 적용 ENGINEERING

   - LEC설계 값이 반영된 Point수 : 250 Point

   - 낙뢰방지설비의 설치 높이 : 신규 Pole높이 15M

   - 부합되는 제품군 : SBI (1개당 90 Point), SBI-Tri Type으로 설치















  SBI®의 시공

   - 최적화된 성능 발휘를 위해 SBI의 지선은 각 포인트당 간격을

      일정이상 이격

   - 인하도선과 SBI의 접속을 원할하게 하기 위해 Rod Clamp의

      결속강도가 중요

   - 장기간 성능을 유지시키기 위해 방청제 도포



  Pole의 시공

   - Pole의 외관 및 품질검사 철저

   - 조립식 Pole의 경우 각 부위의 연결상태 점검

   - 시공할 지역의 토질을 판단하여 위치 선정

   - 지면과의 수직 / 수평 확인

   - 되메우기 이후 문제가 발생하지 않는지 점검



  현사례 적용 INSTALLATION

   - 시공중 상부에 충격이 가지 않도록 하여, SBI 지의에 변형을

     방지

   - 기초 되메우기 이후 Pole의 고정상태를 철저히 확인

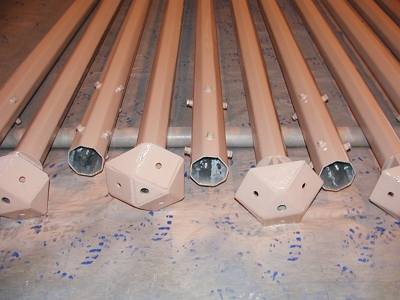

 SBI-Tri 조립



 SBI-Tri Mount

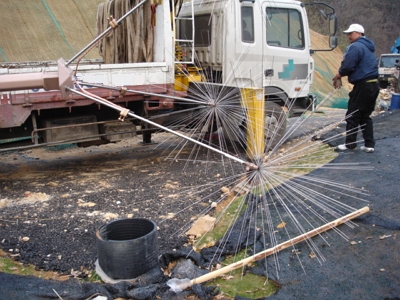

SBI Pole 설치



기초 공사



 되메우기

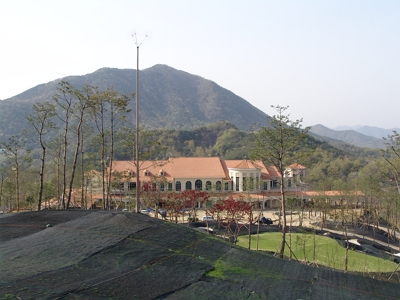

 설치 완료 전경



  안정적인 DAS®의 성능 유지

   - 유지보수를 통한 SBI의 상태 및 성능유지

   - 접지점검을 통한 DAS의 이온방출 성능유지

   - 정상적인 작동여부 파악을 위한 결손 상태 점검



  현사례 적용 RECERTIFICATION

   - 외부적 충격 (골프공 등)으로 인한 SBI의 변형 및 파손

   - 외부 환경적인 요인 (수목성장 등)으로 인한 SBI의 높이

   - 지반의 형질변형 (토사 등)으로 인한 Pole의 파손
